Simpele Tuner met een 4C65 Ringkern.

PA3I

Er zijn zeer veel soorten en maten in tuners, deze heb ik voor de FT817
en de FT897 gemaakt om een stukje draad aan te kunnen passen.
Het blijkt dat makkelijk een 100 watt vermogen zonder problemen
gebruikt kan worden. De draad die ik gebruikt heb is zwarte vd draad,
die ik geheel afgestroopt heb, het voordeel hiervan is dat deze zich
makkelijk laat solderen.
Met schakelaars en event. een extra condensator zou men deze kunnen
uitbreiden, maar is naar mijn inziens niet nodig, en paste ook niet
meer in het kastje, anders zou men een schakelaar er bij kunnen zetten,
om een keuzen te kunnen maken waar de afstem condensator zou kunnen
staan, als het om een te lange draad gaat.
Maar meestal is de draad te kort dus heb ik voor deze simpele oplossing
gekozen. De foto's geven een duidelijk beeld van de opbouw en is
er verder niet veel uitleg nodig neem ik aan.

Soms kan het zijn om toch een goede SWR te krijgen, is afhankelijk van de

lengte draad, de PL pluggen aansluiting om te wisselen.

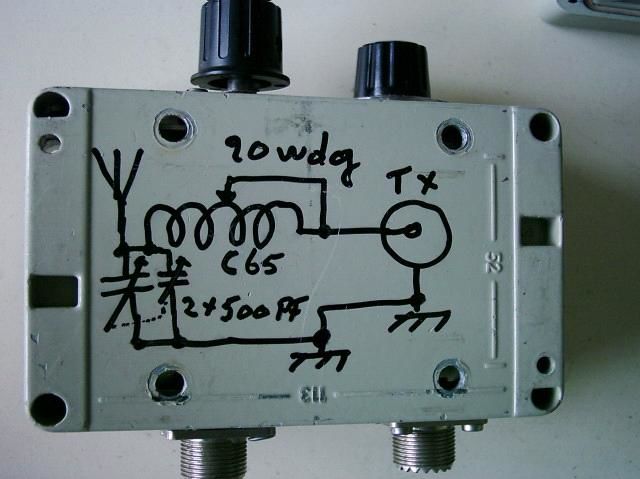

De schakelaar heeft hier 20 stappen.

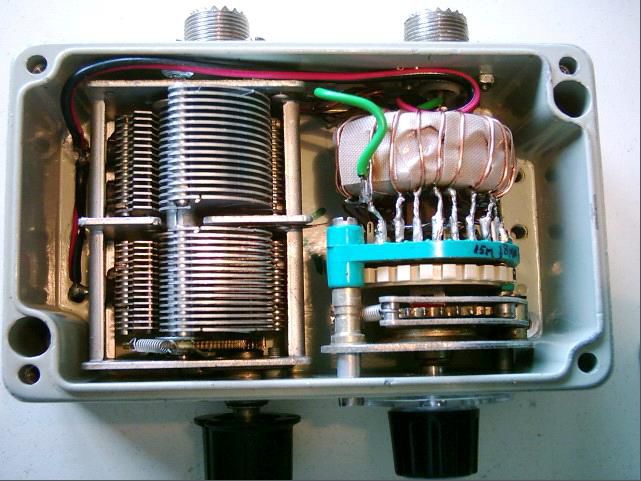

Van boven er in gekeken, en je kan zien dat de PAARSE 4c65 kern
eerst omwikkeld is met een dun laagje teflon tape. De rede is, door
het solderen word de draad erg heet waardoor de kern beschadigd,
en dit is tevens een goede isolatie, omdat hier blanke draad gebruikt is.

Of gebruik

een vervangger de FT140-61 is gelijk aan de 4C65 en goed verkrijgbaar.
Ringkern gegevens= 4C65   36 MM  15.8mm    AL133    U120    VIOLET


De stappen schakelaar heeft 21 standen, deze komt uit de dump.
Hiervoor zou een 10 of 11 stappen schakelaar voor gebruikt kunnen
worden, alleen dan de aftakking om de 2 windingen toepassen,
dit is nu op ieder winding, zodat het heel nauwkeurig afgesteld kan worden.
De afstem condensator komt ook uit de dump en is 2x 500pF
deze staan gewoon parallel.

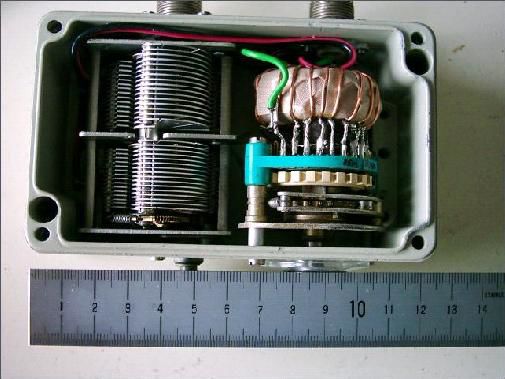

Hier even een indruk hoe groot het geheel nu is!

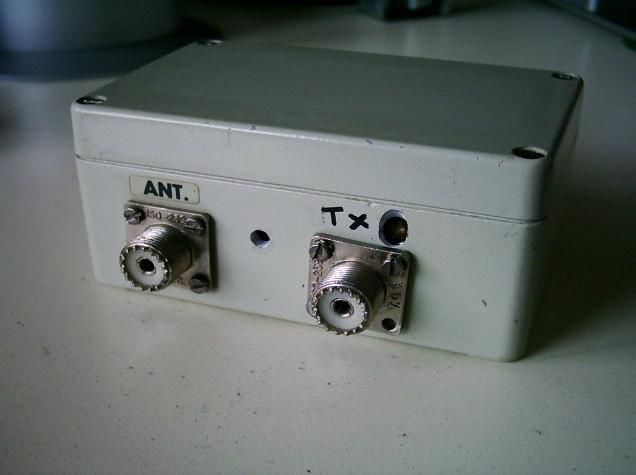

Simpel en netjes dicht in een stevige doos!


BUIZEN GRIDDIPPER EXRTA GEVOELIG

Een "FET DIPPER" is een goed meetinstrument moet ieder zendamateur

toch in bezit hebben.

Mij is wel opgevallen dat al deze "Fet Dippers" erg ongevoelig en zeker als nog

de meter ongevoeliger gedraaid moet worden omdat deze in de hoek ligt, hierdoor

word snel de DIP zelf over het hoofd gezien.

Een goed BUIS DIPPER doet dit beter, en zeker als het OOG van de EM84 overlapt

(meter in de hoek bij de fet dipper) deze weer terug open draait met een potmeter

ZONDER dat de gevoeligheid afneemt, hieronder het ontwerp en simpel te maken.

Ook nu nog in deze tijd, deze uitvoerig getest spoelen op ruime afstand dippen werkt uitsteken!!




Klik hier om een tekst te typen.


Hier onder is te zien dat er 2 stuks klein trafo ven 220v-6v met de 6v aanelkaar

heb je aan de ander kant weer 220v dus gelijk gericht ongeveer 250v a 300 v.

De 6v zelf kan tevens voor de gloei gebruikt worden.

Het geheel kastje wat nog voor handen was is 5 cm hoog 10cm breed en 17 cm lang.

Afstem condensator is een heel kleine 300pf mica 2x2 cm werkt goed.


Hier het kastje dicht berijk is ongeveer 180 MHZ - tot 400 KHZ met natuurlijk meerdere spoelen.

Alle spoelen gemaakt op een stukje pvc buis behalve boven de 70 MHZ.

En de pluggen 9 pen D connectoren die ook voor com poorten gebruikt worden.

Het klein plugje in de schaal is voor een Xtal Oortel.
