Magnetic Loop 40-80 Meter

PA3I

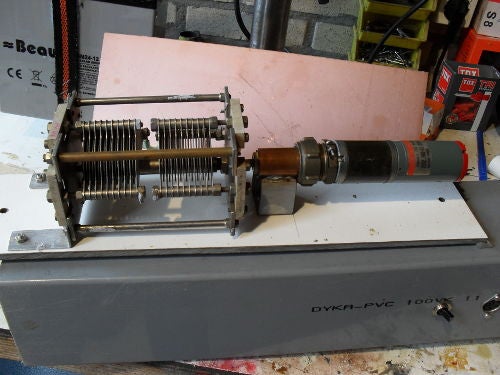

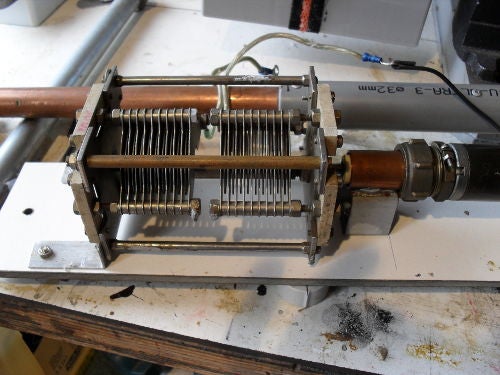

VLINDER AFSTEM CONDENSATOR DUS DE TWEE HELFTEN STAAN IN SERIE

DUS GEEN SLEEP CONTACTEN CAP.= 100PF. IN PRAKTIJK IS 40 M EN

IK SCHAKEL NOG 220PF PARALLEL ER BIJ EN KOM DAN OP 80 M UIT.


HET GEHEEL OP EEN "TRESPA" PLAAT


MAXON MOTORTJE MET VERTRAGING 1:1000 VOOR AFSTEMMING.


Afstem condensator en motortje in een vierkante koker die normaal

voor regen afvoer word gebruikt. De koperen buis zit weer in de pvc

buis en zit met enkele pop nagels vast gezet.

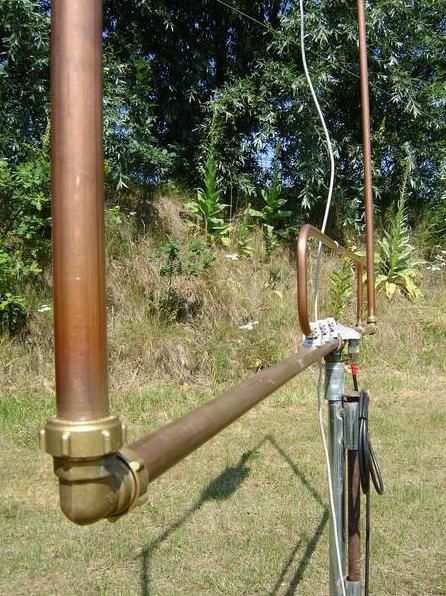

Hier zijn de pop nagels goed zichtbaar in de midden van de pvc pijp is de KOPEREN

buis natuurlijk onderbroken met een afstand van 10 cm, de koperen pijp is 22mm.


Hier boven aanzicht met de aansluiting naar de condensator.

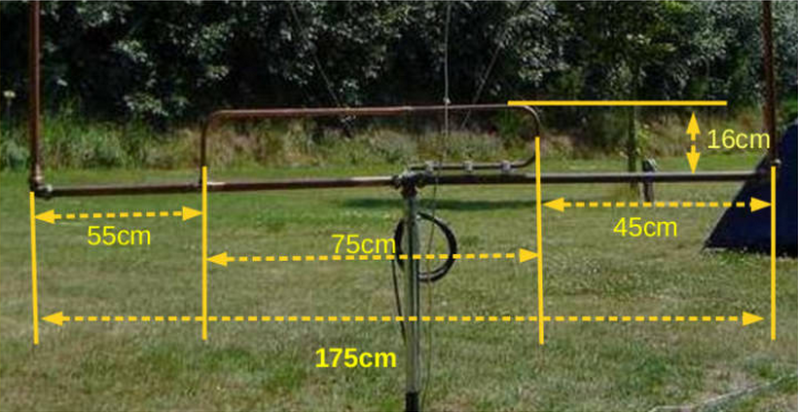

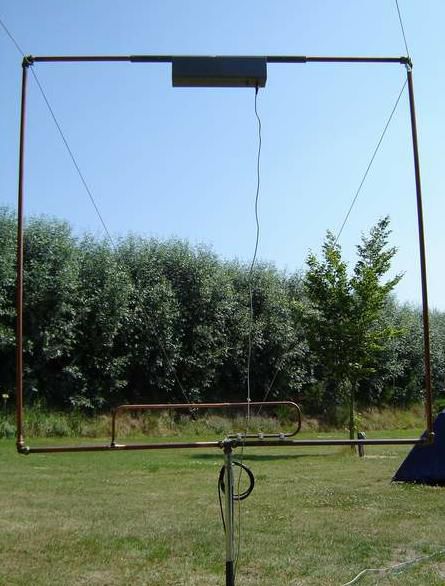

De loop is 1,75m in het vierkant als hij kaar is.


Vierkant met zijde van 1,75m


Zij aanzicht. deze loop kan geheel uit elkaar gedraaid worden in

vier delen is makkelijk met vervoer.

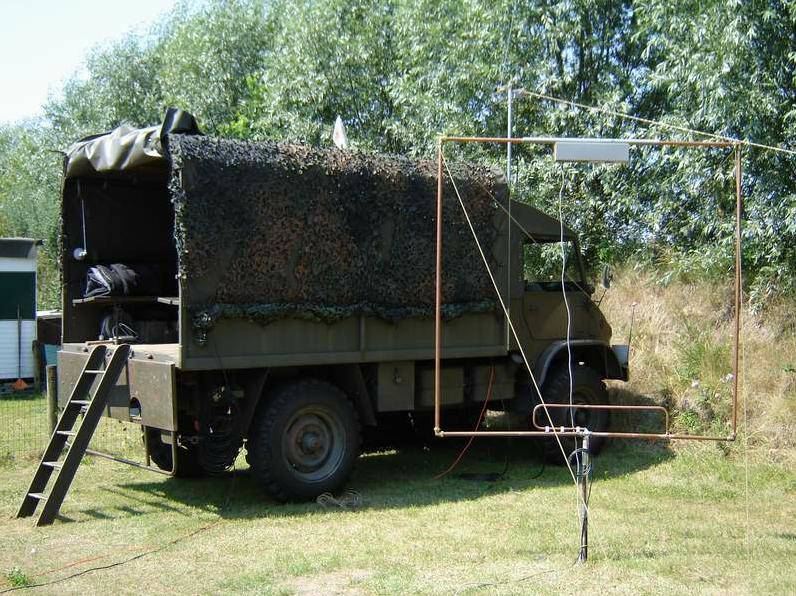

Test in open veld, is me best mee gevallen, werkt prima

een scherpe dip dus de Q is dus hoog.


Veel verbindingen mee gemaakt werkt prima wel wennen aan het afstemmen

is dus erg scherp in de dip dus spanning van motortje verlaagd (5v), zodat hij langzamer is.

====================

====================

LOOP 80-40 m CIRKEL

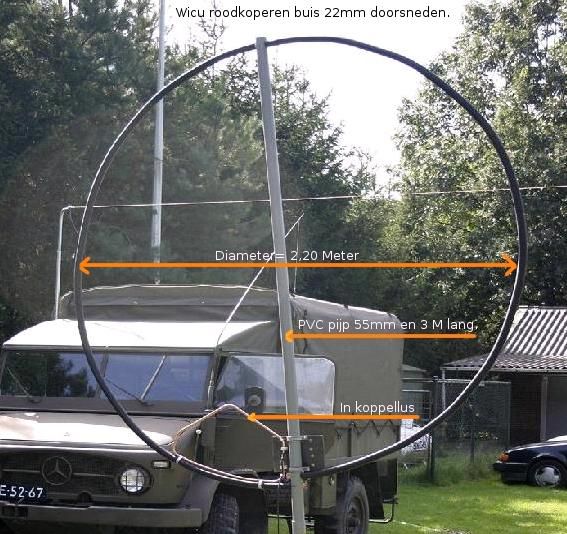

Doorsnede van deze Test Loop was 2,20 Meter en koperen "wicu" buis dikte van 22mm.
Over deze "wicu" buis zit een ribbel slang geschoven, is makkelijk met vasthouden
voor het transport, daar deze al een paar keer gebruikt is voor de veld dag.
De PVC drager is 55mm dik en 3 meter lang, en beneden de afstem condensator
van 1000 pf. Deze zit op trespa plaat gemonteerd, de swr op 80 en 40m
was 1:1 goed haalbaar, afstemmen werd gedaan met een servo-motor wat ik
nog over had van de model vliegtuig hobby, maar ik heb last van in straling
op deze servo en ga kijken voor een betere oplossing.


Hierboven de servo, maar zoals je kunt zien is hij opengemaakt om te kijken of ik hem ergens geheel
hf "dood"kan maken, maar dat zal met dit grote veld niet makkelijk zijn, dus waarschijnlijk komt er wat
anders voor deze servo in de plaats. Met 5 watt gaat het nog net maar met 50 watt is hij volledig van slag.

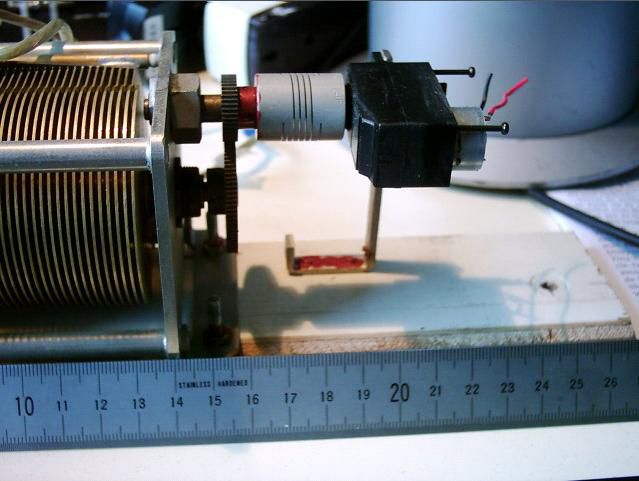

Er is ook al een ander optie geweest, met een klein riempje,maar dit rekt, zie vorige site daar zit het
motortje (kleur groen) boven de condensator, maar dit was niet makkelijk afstemmen.

Schematisch ziet hij er zo uit.


Hier de gebruikte afstem condensator van 1000 pf, de 2 gedeeltes zijn per stuk 2000 pf en staan in serie dus GEEN sleep kontact, en staat vrij van massa, deze heb ik ergens uit mijn qrl op de kop weten te tikken.
Als er op 80 meter word afgestemd staat de condensator ongeveer op de helfd, dus hier kan ook een 500pf gebruikt worden.

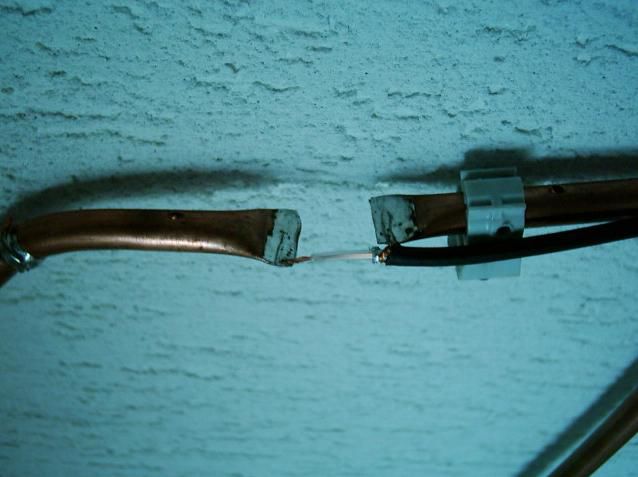

De coax gewoon even zolang aan de koperen buis gesoldeerd, van de lus.


Het is misschien verstandig om eerst deze lus te maken van vd draad die in de installatie techniek van een woning, en liefst wat dikke dus niet de kleur zwart maar b.v.b. geel/groen of bruin of de blauwe. Mijn ervaring is dat de de afstem condensator die in de loop zit, roet in het eten kan gooien.
Heel mooi is een vacuüm condensator, maar is pittig in prijs, een goede ander voldoet ook, als het maar GEEN is met sleep ring of sleep kontact, deze kraken en hebben verlies of bakken vast!!

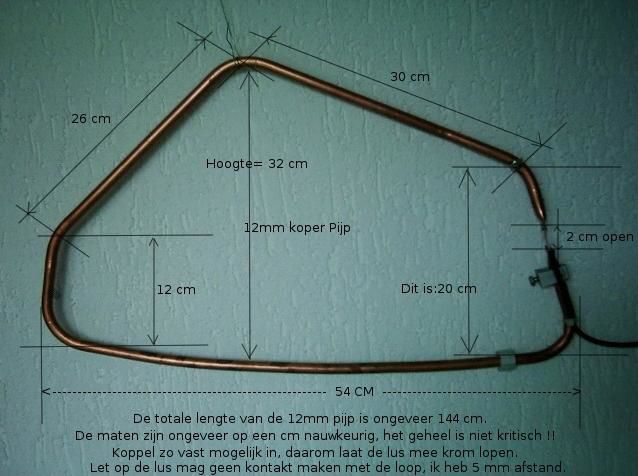

Het is vreemd maar mijn ervaring is dat de lengte van de in koppel lus, kan langer of korter worden, als aansluiting van de afstem condensator, dus ook het materiaal aluminium of koper dus meer of minder weerstand heeft, die weer op zijn beurt de "in koppel lus" dus ook in lengte doet veranderen.
Zorg er dus voor zo min mogelijk verlies dus dikke aansluitdraden of desnoods meerdere draden parallel.

====================

====================

DUAL-LOOP ZELFBOUW 80m-12m

====================

====================

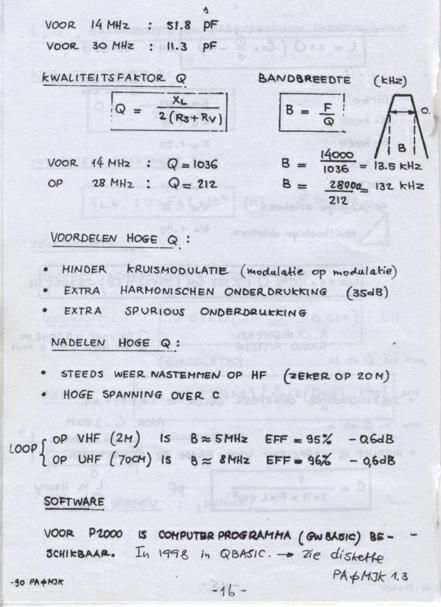

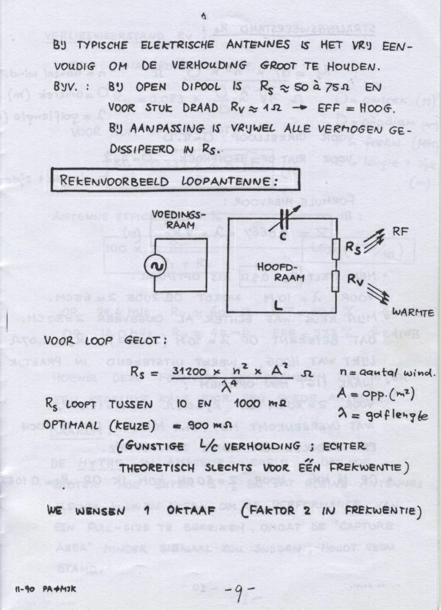

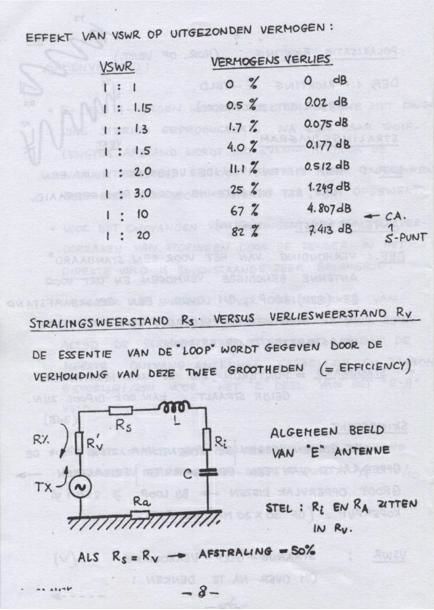

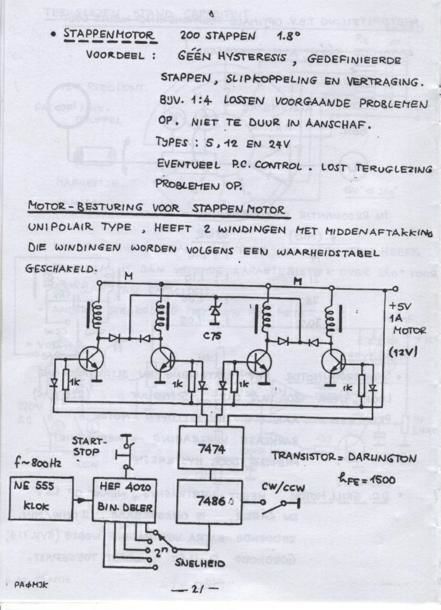

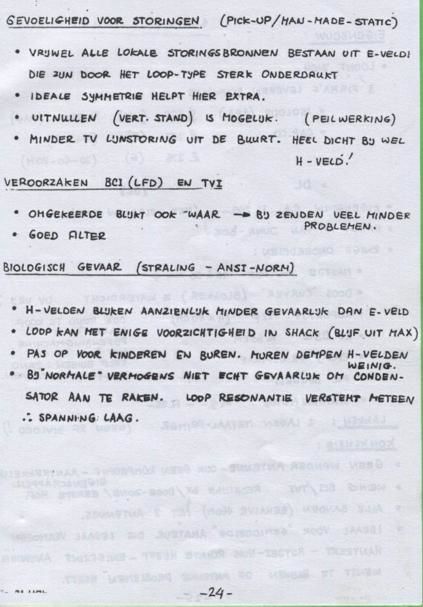

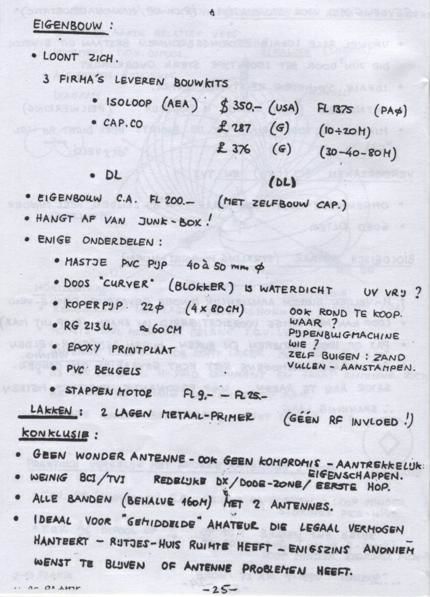

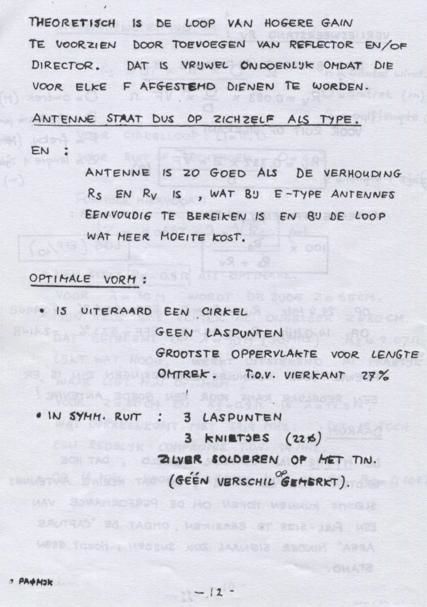

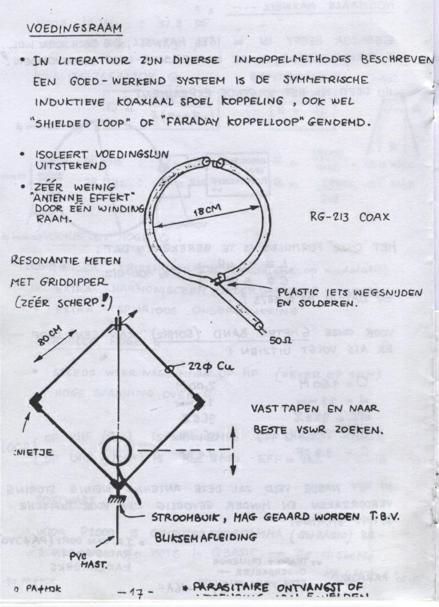

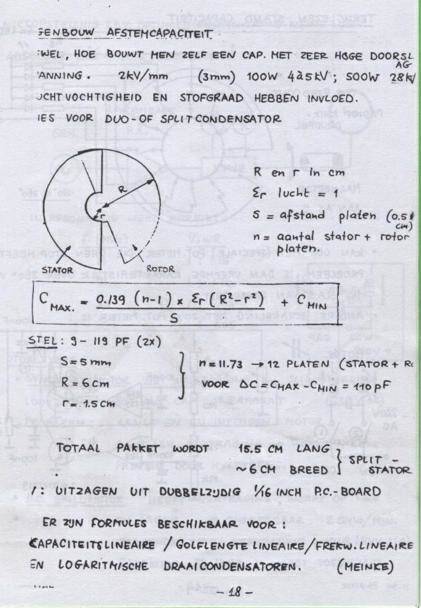

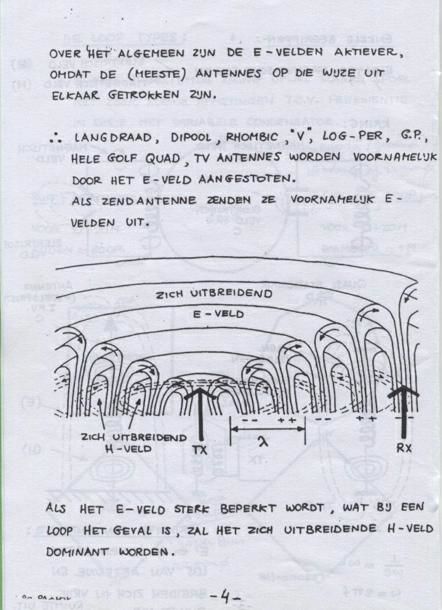

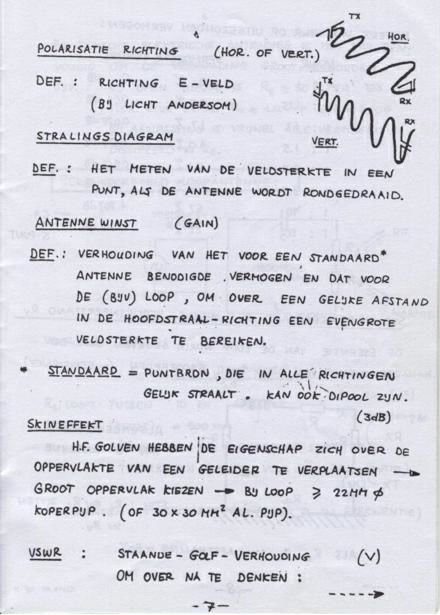

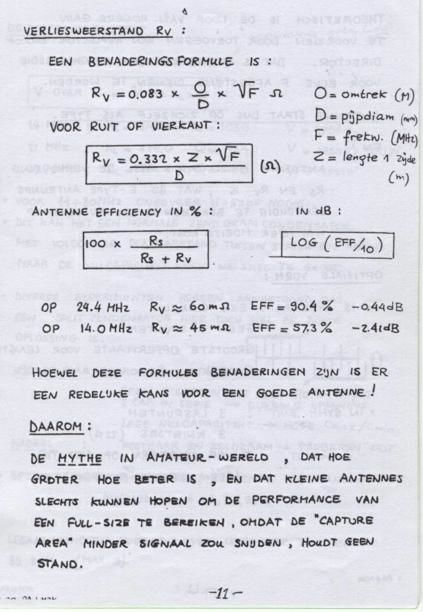

THEORIE MAGNETIC-LOOP VAN PA0MJK


En het loont zich om het een en ander eens te bouwen
zelf heb ik al vele magnetische loops gemaakt met een
goed resultaat.
